框架式液壓機
【機床品牌】：威鍛機械
【產品價格】：咨詢銷售
【應用范圍】：冶金、化工、建材、機械等制造部門。
【產品介紹】：框架式液壓機是威鍛機械研究制造的一款適用各種配件加工的優質機床，產品價格公道，質量可靠，贏得了廣大海內外客戶的信賴，三包一年終身維修，歡迎廣大新老客戶來廠考察訂購...
全國24小時銷售熱線:15588247377

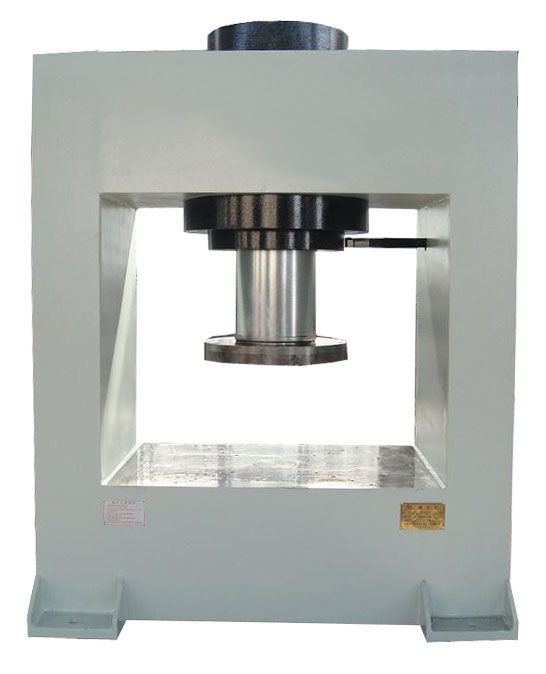

框架式液壓機本機型是新型框式液壓機，框架結構采用優質鋼板焊接而成。由于工作面不動，可有效避免壓制工件時因工作臺運動而引起的錯位。保證壓制的精度。
| 參數名稱 | 單位 | yz35-100T | yz35-200T | yz35-300T | yz35-500T |
| 公稱力 | KN | 1000 | 2000 | 3000 | 5000 |
| 有效行程 | mm | 200 | 200 | 200 | 250 |
| 中心高度 | mm | 420 | 420 | 420 | 500 |
| 工作臺尺寸 | mm | 500x500 | 550x520 | 650x650 | 850x850 |
框式液壓機移動油泵站由油箱和車架、油泵站移動機構、走輪機構、主油泵裝置、控制油泵裝置和閥塊等部件所組成油箱和車架作成整體焊接結構，剛性好，強度高，下面的法蘭與主油缸直接相連接，內有充液閥，以保證主油缸快速上下運動時大流量油液的吞吐，油箱內有四道濾網，使吸入主副油泵的油液得到過濾和清潔，油箱的頂上裝有空氣過濾器，使油箱內的空氣在凈化狀態下與外界交換。油箱內還有二只加熱器，以滿足在冬天時加熱油液，它的油溫和液壓可在帶溫度計的液位計上觀察到。
油泵站移動機構是由帶電動機的雙級擺線針輪減速機，齒輪齒條機構和位移脈沖發生器等不見組成。該裝置可帶動車架、油箱和主油缸左右移動，移動速度可調，位置可借助于脈沖發生器發出的訊號，通過PLC的控制在操縱臺上顯示出來，車架左右二側極限位置裝有極限行程開關。
框式液壓機主油缸裝置，本裝置是由回轉壓頭、壓頭回轉機構和主油缸三大部分所組成。
回轉壓頭上面是借助推力球軸承吊裝在主油缸的活塞上，其上的二個圓螺母是用來調節回轉壓頭的間隙，二個圓螺母中間的止推墊圈用來鎖定已調好的位置，壓頭的下平面上有四條T形槽，用來安裝和固定上壓模。 回轉壓頭的轉動是借助于壓頭回轉機構來驅動，該機構是由一臺帶電機的雙級擺線針輪減速機、開式齒輪傳動和轉角脈沖發生器等部分所組成。回轉速度可借助于變頻調速、轉角位移，通過脈沖發生器發訊和PLC控制在操縱臺上顯示。
主油缸是吊裝在移動油泵站的底部法蘭上，主油缸的上側四角裝有四塊青銅導向滑塊，以保證車架和主油缸在移動時與上橫梁內側有良好的配合。主油缸是本油壓機的重要部件，它的最大壓力為1000t，可實現快速自重下降、快速上升、中速下降和慢速加壓下降等各種動作，主油缸的行程可借助于位移脈沖發生器和PLC實現數顯。在主油缸裝置上、下極限位置各裝有二個行程開關，以實現上下限停車和上下極限停車報警。
框式液壓機移動工作臺移動工作臺是本機的主要受壓構件，它由移動工作臺、回轉工作臺、工作臺移動機構、頂升油缸和手動集中潤滑系統等部件組成。
